Немецкая сборка ступицы
тормозного барабана
Оформить заказ
Имя
Номер телефона *
- Литейная форма из высокопрочного железа используется в песчано-литьевом процессе.
Благодаря этому изделия получаются с минимальными дефектами, имеют аккуратную поверхность и высокую прочность. - Обработка на станках с ЧПУ обеспечивает высокую точность поверхности и идеальное совпадение посадочных мест.
- Болты ступицы изготовлены из прочной стали 35CrMo, соответствуют классу прочности 10.9.
Гайки выполнены из стали 40Cr с классом прочности 10.0, что гарантирует надёжность соединения при высоких нагрузках.

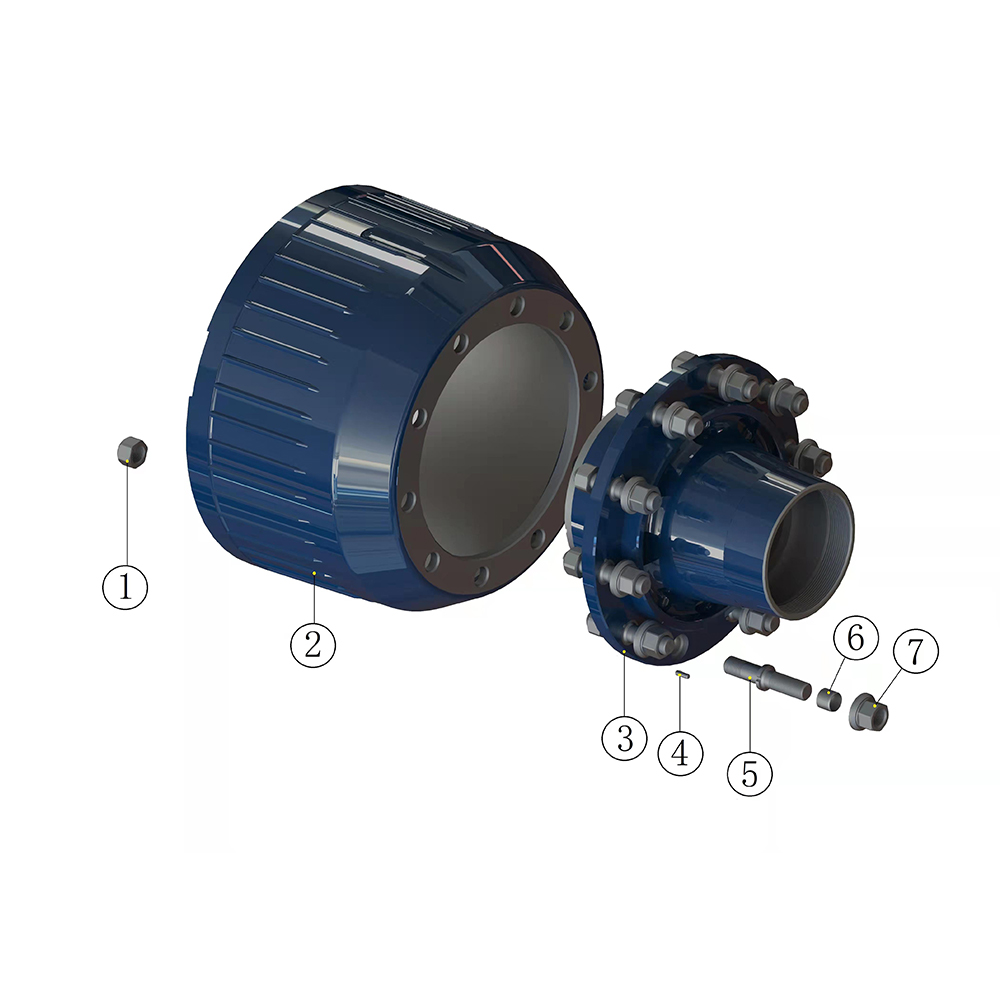

| № | Название детали | Количество | Изнашиваемая деталь |
|---|---|---|---|
| 1 | Самоконтрящиеся гайки | 10 | |
| 2 | Тормозной барабан | 1 | О |
| 3 | Ступица колеса | 1 | |
| 4 | Цилиндрический штифт | 10 | |
| 5 | Болт ступицы | 10 | |
| 6 | Центрирующая втулка | 2 | |
| 7 | Фланцевая гайка | 10 |
Назначение таблицы:
Таблица содержит полный перечень деталей, входящих в сборку ступицы тормозного барабана.
Используется для проверки комплектности набора, заказа запчастей и идентификации изнашиваемых элементов.
Пояснение:
Отметка «О» означает деталь, подверженную износу и требующую периодической замены.
Все данные соответствуют штатной комплектации.
| Грузоподъёмность | Тормозной узел | H | P.C.D | n–Φ | B |
|---|---|---|---|---|---|
| 10T | Φ420×180 | Φ290 | Φ335 | 10–Φ23 | 226 |
| 12T | Φ420×180 | Φ290 | Φ335 | 10–Φ23 | 252 |
| 14T | Φ420×200 | Φ290 | Φ335 | 10–Φ23 | 298 |
| 16T | Φ420×200 | Φ290 | Φ335 | 10–Φ23 | 297 |
| 18T | Φ420×220 | Φ290 | Φ335 | 10–Φ23 | 298 |
Назначение таблицы:
Данные показывают основные размеры тормозного барабана и ступицы.
Таблица используется для выбора правильного тормозного узла под грузоподъёмность оси и требуемые посадочные параметры.
Пояснение:
P.C.D — диаметр окружности под крепёжные болты;
n–Φ — количество отверстий и их диаметр.
Все размеры указаны в миллиметрах (мм).

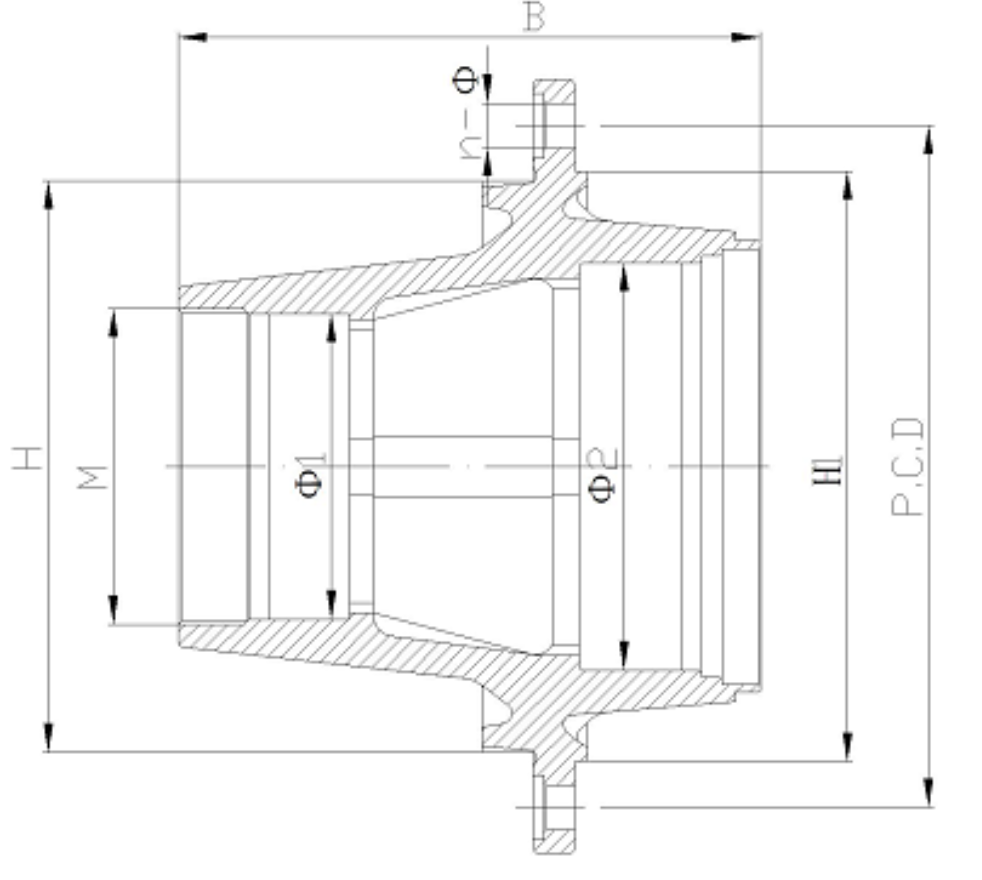

| Грузоподъёмность | Резьба (M) | Внутренний диаметр (Φ1) | Наружный диаметр (Φ2) | P.C.D | Отверстие (H) | Центровка (H1) | Ширина ступицы (B) | Отверстия (n–Φ) |
|---|---|---|---|---|---|---|---|---|
| 12T | M135×2 | Φ120 | Φ150 | Φ335 | Φ281 | Φ290 | 205 | 10–Φ22 |
| 14T | M135×3 | Φ130 | Φ170 | Φ335 | Φ281 | Φ290 | 225 | 10–Φ22 |
| 16T | M155×3 | Φ150 | Φ200 | Φ335 | Φ281 | Φ290 | 286 | 10–Φ22 |
Назначение таблицы:
Здесь указаны точные конструктивные размеры ступицы: резьба шпилек, внутренние и наружные диаметры, а также посадочные размеры.
Таблица нужна инженерам и сборщикам для корректного подбора ступицы под подшипники и тормозной узел.
Пояснение:
P.C.D — диаметр окружности под болты;
n–Φ — количество и диаметр отверстий.
Все размеры указаны в миллиметрах (мм).
