Немецкий тормозной
кулачковый узел
Оформить заказ
Имя
Номер телефона *

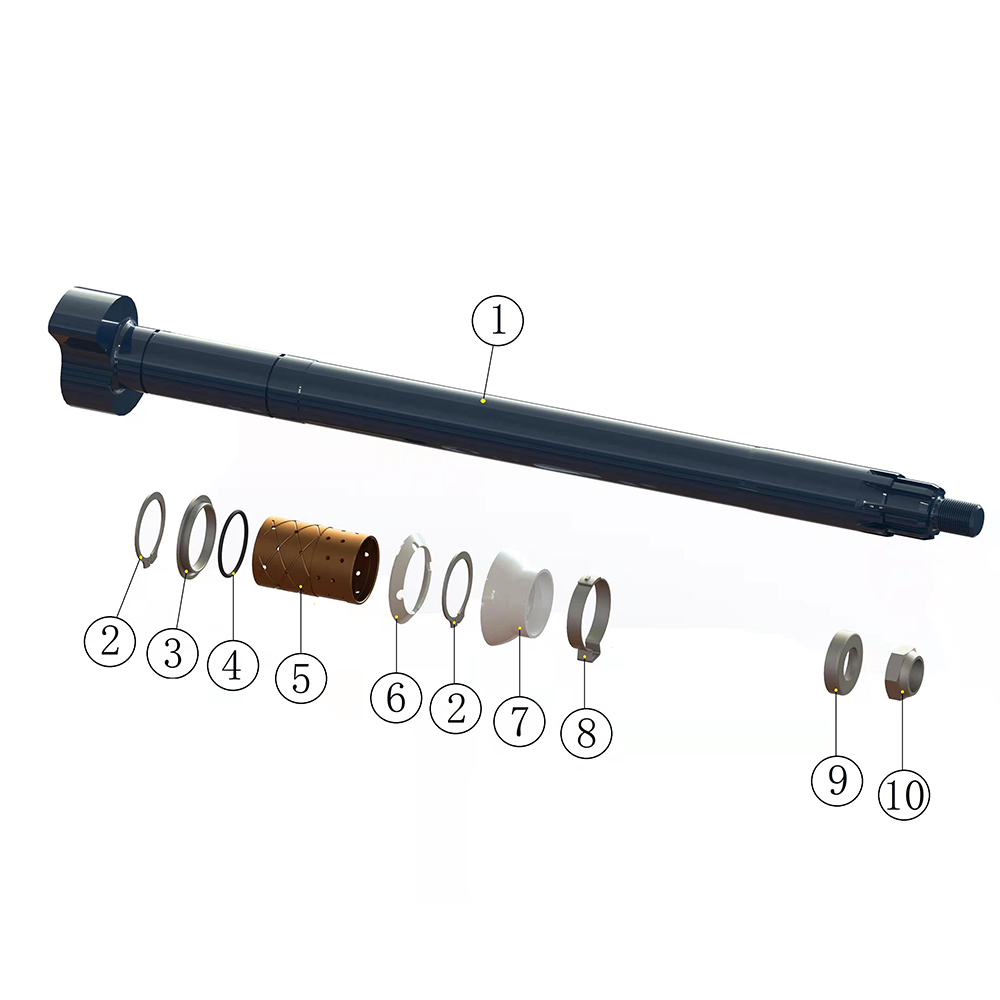

- Все детали, показанные на изображении, выполнены по стандарту немецкого универсального образца. Комплектующие взаимозаменяемы и подходят к аналогам с рынка.
- Головка типа S и шлицевые элементы проходят высокочастотную закалку для повышения прочности и износостойкости.
- Головка SS изготавливается с высокой точностью на станках с ЧПУ. Поверхностное сопротивление минимальное, благодаря чему торможение и возврат происходят более плавно.
- Высокопрочная втулка кулачкового вала отличается повышенной износостойкостью и долгим сроком службы.
- Длина кулачкового вала изготавливается по индивидуальным требованиям заказчика.
| № | Название детали | Количество | Изнашиваемая деталь |
|---|---|---|---|
| 1 | Кулачковый вал (левый/правый) | 1 | |
| 2 | Стопорное кольцо для вала 42 | 2 | |
| 3 | Шайба | 1 | |
| 4 | Уплотнительное O-кольцо Φ42×2.65 | 1 | О |
| 5 | Втулка кулачкового вала | 1 | О |
| 6 | Резиновая прокладка | 1 | О |
| 7 | Резиновый защитный кожух опоры кулачкового вала | 1 | |
| 8 | Хомут | 1 | |
| 9 | Шайба регулировочного рычага | 1 | |
| 10 | Сферическая самоконтрящаяся гайка М22×15 | 1 |
Назначение таблицы:
Перечень комплектующих кулачкового тормозного узла немецкого типа.
Используется для проверки комплектации, идентификации элементов и подбора запасных частей при ремонте и обслуживании.
Пояснение:
Отметка «О» указывает на изнашиваемые элементы, требующие регулярного контроля и замены.
Все позиции соответствуют заводской комплектации изделия.
