Американский сферический подшипник
Оформить заказ
Имя
Номер телефона *
- Все детали, показанные на рисунке, выполнены по стандарту американской универсальной конструкции. Запчасти свободно взаимозаменяемы и подходят к аналогам с рынка.
- Высокопрочный нейлоновый сферический подшипник отличается прочностью, хорошей упругостью, высокой износостойкостью и долгим сроком службы.
- Маслостойкое уплотнительное кольцо типа O защищает от влаги и обладает устойчивостью к коррозии.

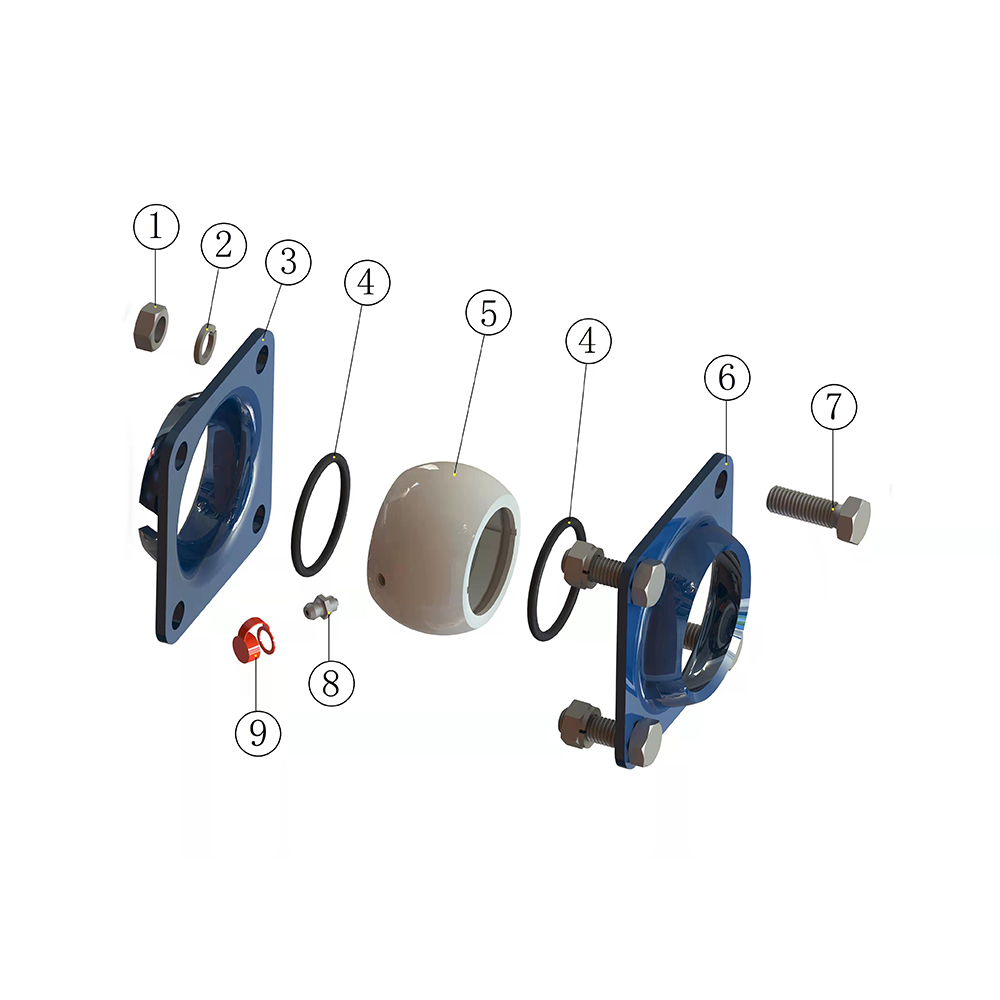

| № | Название детали | Количество | Изнашиваемая деталь |
|---|---|---|---|
| 1 | Шестигранная гайка M10 | 4 | |
| 2 | Пружинная шайба 10 | 4 | |
| 3 | Посадочное место сферического подшипника A | 1 | |
| 4 | Уплотнительное кольцо O-образное Φ39.7×3.55 | 2 | О |
| 5 | Посадочное место сферического подшипника A | 1 | О |
| 6 | Посадочное место сферического подшипника B | 1 | |
| 7 | Шестигранный болт M10×30 | 4 | |
| 8 | Прямоточная пресс-маслёнка M6 | 1 | |
| 9 | Прямоточная пресс-маслёнка M6 | 1 |
Назначение таблицы:
Перечень деталей, входящих в сборку сферического подшипникового узла американского типа.
Используется для проверки комплектности, идентификации элементов и заказа запасных частей при обслуживании.
Пояснение:
Отметка «О» указывает на изнашиваемые элементы, требующие периодической замены.
Все позиции соответствуют стандартной заводской комплектации.
