Американская сборка ступицы внешнего тормозного барабана
Оформить заказ
Имя
Номер телефона *
- Литейная форма из высокопрочного железа используется в песчано-литьевом процессе.
Благодаря этому изделия получаются с минимальными дефектами, имеют аккуратную поверхность и высокую прочность. - Обработка на станках с ЧПУ обеспечивает высокую точность поверхности и идеальное совпадение посадочных мест.
- Болты ступицы изготовлены из прочной стали 35CrMo, соответствуют классу прочности 10.9.
Гайки выполнены из стали 40Cr с классом прочности 10.0, что гарантирует надёжность соединения при высоких нагрузках.

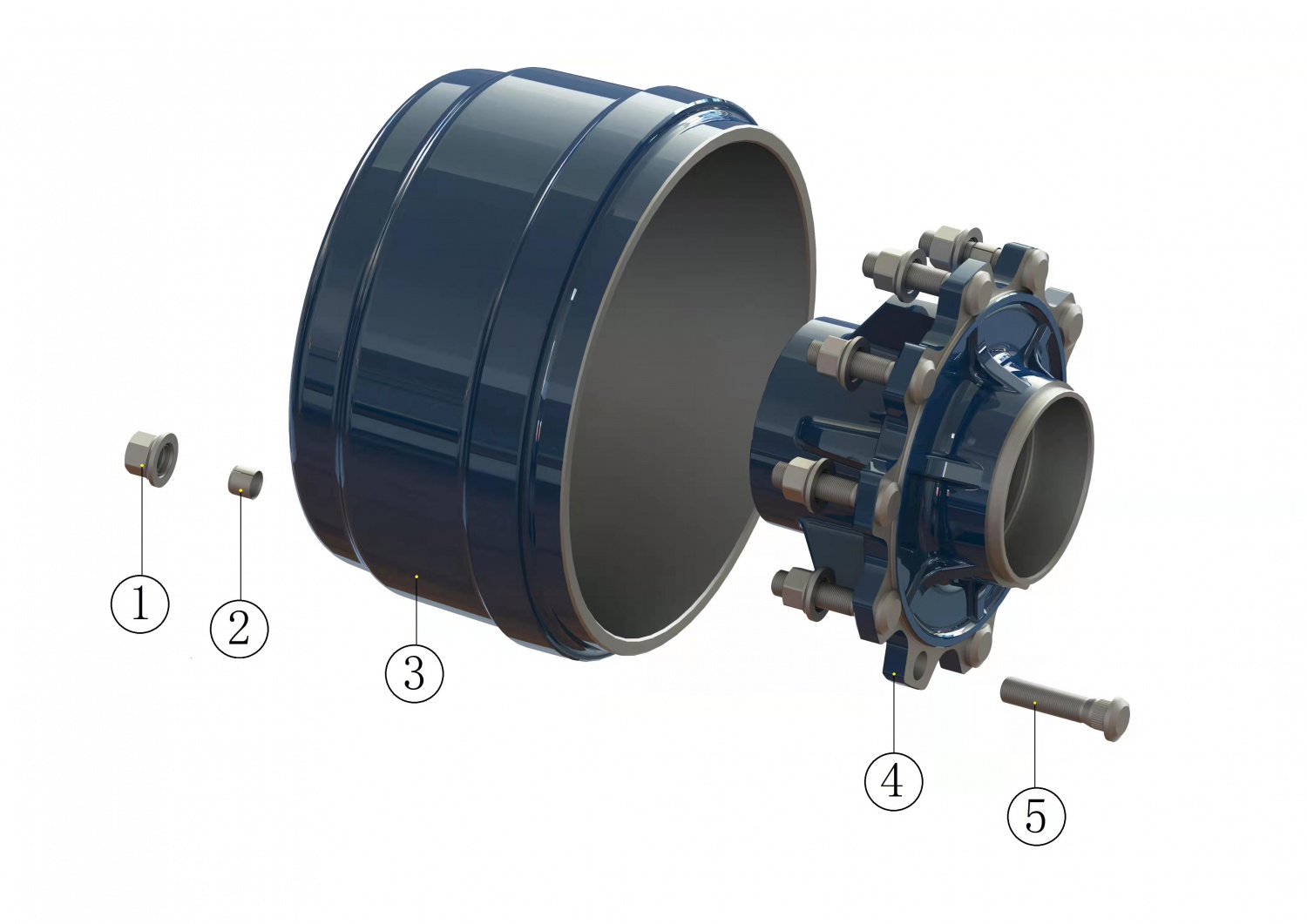

| № | Название детали | Количество | Изнашиваемая деталь |
|---|---|---|---|
| 1 | Фланцевая гайка | 10 | |
| 2 | Центрирующая втулка | 2 | |
| 3 | Тормозной барабан | 1 | О |
| 4 | Ступица колеса | 1 | |
| 5 | Болт ступицы | 10 |
Назначение таблицы: Перечень деталей, входящих в сборку ступицы тормозного барабана.
Пояснение: Отметка «О» означает изнашиваемую деталь, подлежащую регулярной замене.
| Нагрузка на ось | Тормозной узел | H | P.C.D | n-Φ | B |
|---|---|---|---|---|---|
| 11T | Φ419×180 | Φ223 | Φ275 | 8-Φ23.5 | 278 |
| 13T | Φ419×180 | Φ228 | Φ335 | 10-Φ23.5 | 269 |
| 13T | Φ419×180 | Φ286 | Φ335 | 10-Φ23.5 | 269 |
| 13T | Φ419×180 | Φ228 | Φ285 | 8-Φ21.5 | 278 |
| 13T | Φ419×200 | Φ286 | Φ335 | 10-Φ23.5 | 289 |
| 13T | Φ419×200 | Φ228 | Φ285.75 | 10-Φ23.5 | 289 |
| 16T | Φ419×220 | Φ286 | Φ335 | 10-Φ23.5 | 315 |
Назначение таблицы: Базовые габаритные параметры ступицы тормозного барабана для подбора по нагрузке и типу тормозного узла.
Пояснение: P.C.D — диаметр окружности крепёжных отверстий. n-Φ — количество отверстий и их диаметр.
| Нагрузка на ось | M | Φ1 | Φ2 | P.C.D | H | H1 | H2 | B | n-Φ |
|---|---|---|---|---|---|---|---|---|---|
| 11T | 6.25-8UNC | Φ152.4 | Φ152.4 | Φ225 | Φ176 | Φ183 | Φ193 | 202 | 10-Φ24 |
| 11T | - | Φ122 | Φ147 | Φ285.75 | Φ220 | Φ228 | Φ250 | 180 | 10-Φ25 |
| 11T | - | Φ122 | Φ147 | Φ275 | Φ220 | Φ223 | - | 180 | 8-Φ24.8 |
| 13T | 6.25-8UNC | Φ152.4 | Φ152.4 | Φ285.75 | Φ220 | Φ223 | Φ250 | 234 | 10-Φ25 |
| 13T | 6.25-8UNC | Φ152.4 | Φ152.4 | Φ335 | Φ281 | Φ286 | Φ300 | 230 | 10-Φ25 |
| 13T | - | Φ150 | Φ160 | Φ285 | Φ220 | Φ228 | Φ256 | 208 | 8-Φ20 |
| 13T | 6.25-8UNC | Φ152.4 | Φ152.4 | Φ285 | Φ220 | Φ228 | Φ256 | 234 | 8-Φ20 |
| 16T | 6.25-8UNC | Φ152.4 | Φ157 | Φ335 | Φ281 | Φ286 | Φ302 | 230 | 10-Φ25 |

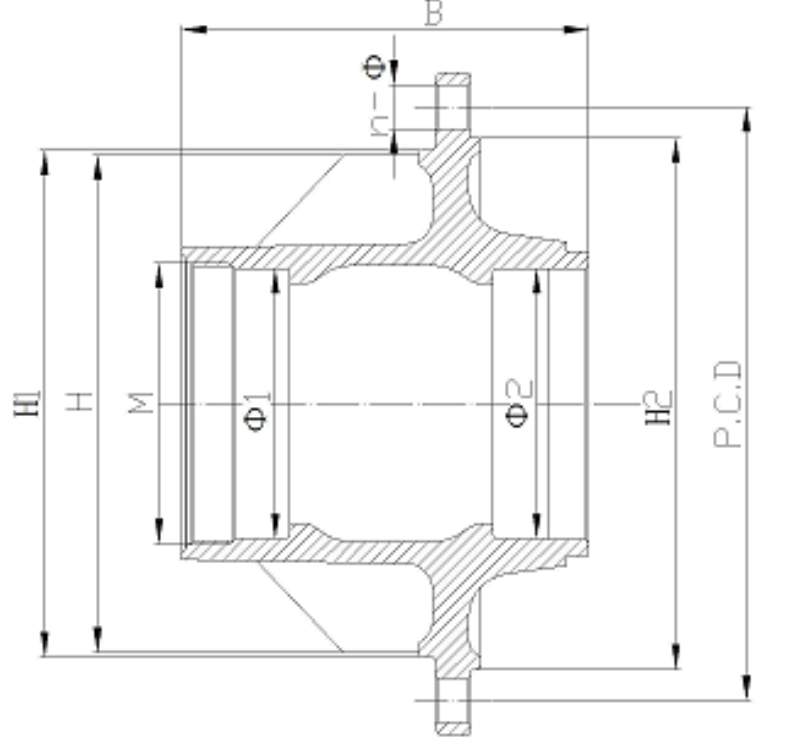

Назначение таблицы: Расширенные геометрические параметры ступицы для точного подбора под конкретную ось.
Пояснение: Все размеры указаны в миллиметрах и используются для проверки технической совместимости при монтаже.
