Американский тормозной
кулачковый узел
Оформить заказ
Имя
Номер телефона *

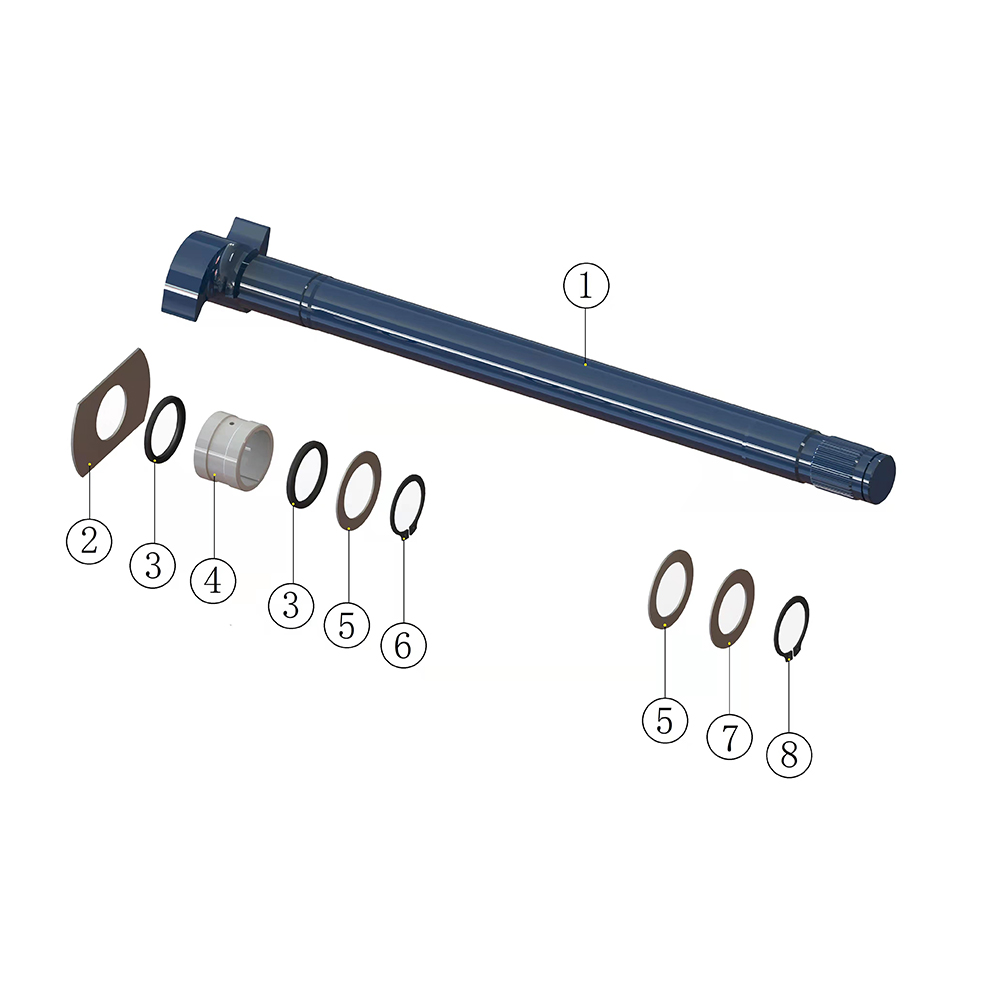

- Все детали, показанные на изображении, выполнены по стандарту немецкого универсального образца. Комплектующие взаимозаменяемы и подходят к аналогам с рынка.
- Головка типа S и шлицевые элементы проходят высокочастотную закалку, что повышает прочность и износостойкость.
- Головка SS изготовлена с применением точной CNC-обработки. Сопротивление поверхности минимальное, торможение и возврат работают плавнее.
- Высокопрочная втулка кулачкового вала отличается повышенной износостойкостью и длительным сроком службы.
- Маслостойкий резиновый сальник защищает от влаги и устойчив к коррозии.
| № | Название детали | Количество | Изнашиваемая деталь |
|---|---|---|---|
| 1 | Тормозной кулачковый вал (левый/правый) | 1 | |
| 2 | Длинная шайба | 1 | |
| 3 | Сальник кулачкового вала | 2 | О |
| 4 | Втулка кулачкового вала | 1 | О |
| 5 | Шайба 41.7 | 2 | |
| 6 | Стопорное кольцо для вала 42 | 1 | |
| 7 | Плоская шайба 38.5 | 1 | |
| 8 | Стопорное кольцо для вала 38 | 1 |
Назначение таблицы:
Список комплектующих узла тормозного кулачка американского типа.
Используется для проверки комплектации и подбора запчастей при техническом обслуживании тормозной системы.
Пояснение:
Отметка «О» обозначает изнашиваемые элементы, требующие контроля состояния и своевременной замены.
Все позиции соответствуют заводской комплектации изделия.
| Модель кулачкового вала | Количество зубьев | Количество на ось |
|---|---|---|
| 10137** | 37 | 2 |
| 10110** | 10 | 2 |
| 10128** | 28 | 2 |
Назначение таблицы:
Приведены технические характеристики тормозных кулачковых валов: модель, количество зубьев и число изделий на одну ось.
Используется для подбора совместимых деталей в зависимости от конструкции тормозной системы.
Пояснение:
Длина кулачкового вала может изготавливаться под заказ в соответствии с требованиями клиента.
Все размеры и параметры соответствуют заводским спецификациям.
